1. 使用平行背光打光，镜头中心正对产品中心，上下匀称对齐，使产品上下轮廓无仰视和俯视的现象，水平才算好。
2. 关于取图中心相机水平架设的问题，以视野图像为窗口，看行值和列值是否居于产品中心位置，作为架设的参考位置依据。
3. 先确认打光的方式对不对？必须把基准打出来，清晰稳定的，然后要尽可能保证产品的位置稳定，搬运过来每次位置准确，无倾斜立体偏差，视觉只能Xy矫正图片位置，产品旋转前后倾斜无法矫正，影响测量位置的下沉也不行。
4. 被测物范围必须在同一景深可清晰范围内，否则影响精度。

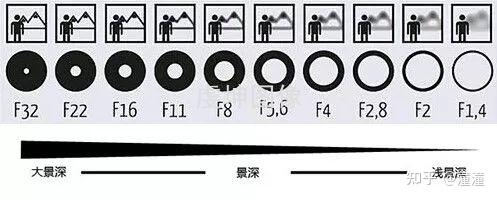

5. 景深大的镜头像素都低，没办法的时候才用景深大的镜头，分辨率和景深是不可兼得的，所以机构设计时就必须考虑好测量基准和测量边缘要在一个景深上清晰成像，精度才高，不在一个景深上的多个测量要求可以分工站测量。
6. 对数据前先确认所有测量边缘和基准是否清晰，2-3个像素以内最佳，且同产品多次测量数据无多大变化，um级别小数点第三位变成几个数就可以了，先保证单次重复测量的稳定性，再去对就很容易了。
7.设计产品搬运时必须保证保运过来产品的位置和上下无景深上的差异，选择镜头时尽量选择远心镜头，并且景深大个1-2毫米，以防止产品上下位置（垂直方向）不准超出景深范围。
