近红外相机与镜头是一对“搭档”，它们专门用于捕捉人眼无法看见的近红外光（波长约 780-2500nm）。其核心价值在于能够看穿某些材料（如硅晶圆、塑料）、忽略表面炫光或颜色干扰，从而揭示可见光下看不到的信息-2-3-6。
近红外相机通过特殊的传感器（如CCD/CMOS或InGaAs）感知近红外光并将其转化为电子图像-6。它与普通相机的核心区别如下：
| 特性维度 | 近红外相机 | 普通可见光相机 |
|---|---|---|
| 感知范围 | 780nm - 3000nm-8 | 约 400nm - 700nm-3 |
| 核心能力 | 高灵敏度，擅长捕捉弱信号；高分辨率，解析细微变化-6-8 | 还原人眼所见色彩 |
| 独特优势 | 穿透性强（可穿透硅、塑料等）；抗干扰（不受颜色、炫光影响）-3-6 | 色彩还原真实 |
| 典型应用 | 半导体检测（硅晶圆内部隐裂）、太阳能电池板缺陷检测、农作物长势监测、夜视监控-2-8 | 日常摄影、普通视频监控 |
值得一提的是，高端的近红外工业相机不仅能在微光下工作，还具备极高的采集速度（每秒数百帧），能轻松抓拍高速旋转物体上的清晰细节，这是普通相机难以做到的-8。

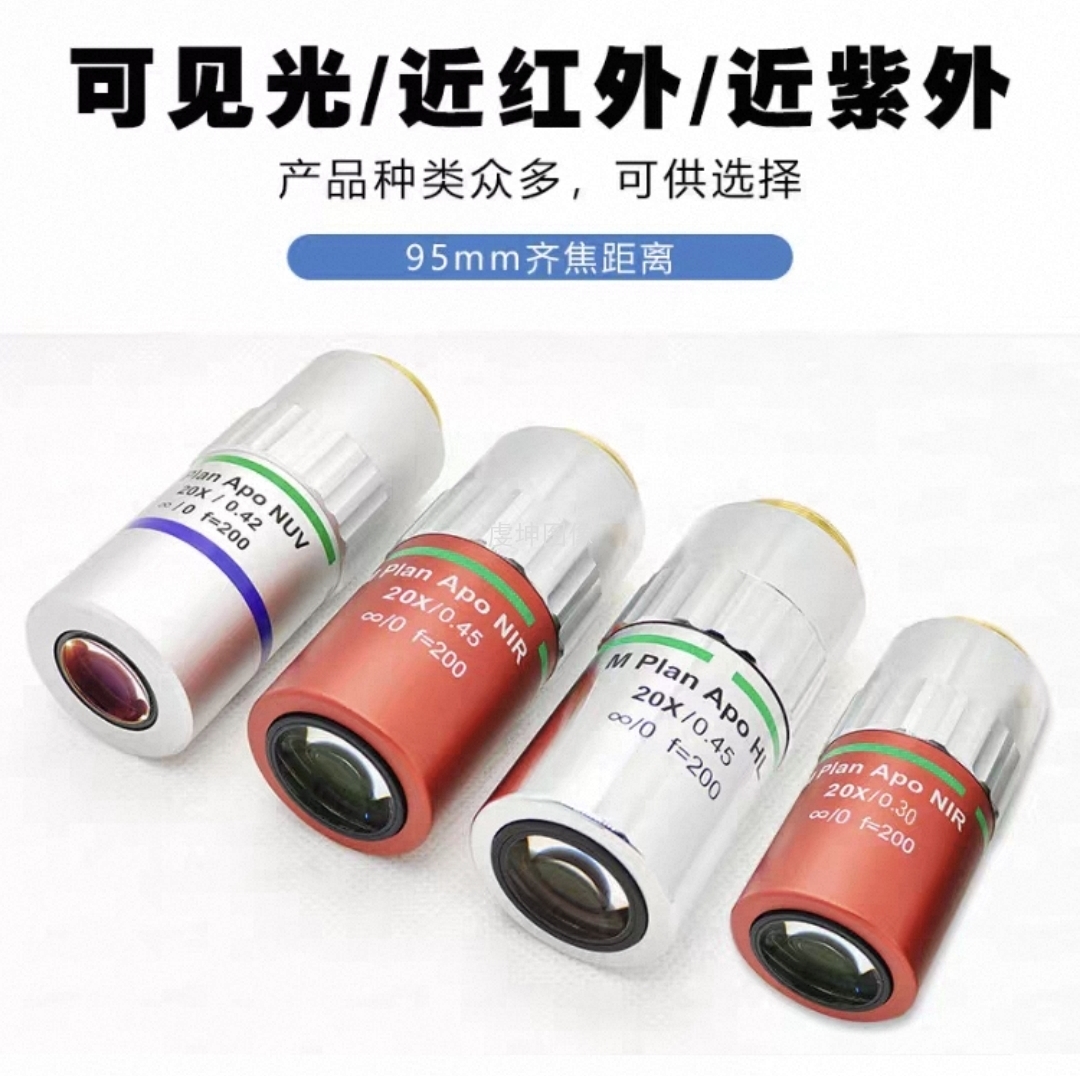

如果相机是眼睛，镜头就是“眼镜”。它的核心任务是消除“跑焦”问题。由于近红外光与可见光的波长不同，普通镜头让这两种光通过时，它们的聚焦位置会不一致（导致白天调好焦，晚上红外灯一开画面反而变模糊）-1-9。
近红外镜头通过以下技术解决这个问题：
特殊光学设计：采用低色散（LD/ED）光学玻璃等材料，将可见光（约350nm）到近红外光（约950nm）的聚焦面校正到同一位置，实现24小时清晰成像-1-9。
专用镀膜技术：在镜片上加镀宽带增透膜，大幅提高700-1700nm波段光线的透过率（通常>90%），减少反射损失-5-10。
针对不同波长的专用优化：高端镜头会为特定波段（如1050-1100nm）进行极致优化，配合专用光源，在半导体检测中获得最佳对比度-2-7。
在实际应用中，它们常常作为一个系统协同工作：
场景一：半导体晶圆检测
场景二：安防与夜视监控
在选择具体产品时，你可以重点关注以下几个技术参数：
| 参数 | 解释 | 建议 |
|---|---|---|
| 工作波长范围 | 镜头支持的光谱区间 | 通用选 400-1000nm（配合普通CCD）；硅穿透检测选 900-1700nm-5-9 |
| 透过率 | 光线穿透镜片的效率 | 越高越好，通常要求在目标波段 >90%-10 |
| 像差校正 | 成像清晰度和畸变控制 | 高精度测量选 远心镜头（低畸变、恒定倍率）-7；监控选常规IR镜头-9 |
| 传感器尺寸 | 镜头支持的芯片靶面大小 | 必须 ≥ 相机传感器尺寸（如1/2“， 2/3”， 1“），否则边缘会变黑-5-7 |
| 接口类型 | 连接相机的物理接口 | 工业检测多为 C-Mount 或 F-Mount-7 |
总结：如果你需要在夜间或低照度下获得清晰的监控画面，可以选择IR修正镜头；如果你需要穿透材料表面（如检测硅片内部）或分析物质成分，则需要一套专门优化过波段的近红外相机+专用镜头系统。
希望这份介绍对你有帮助。如果你想针对特定的应用场景（比如半导体检测或安防监控）做更详细的了解，我可以再为你提供更具体的建议。
